DURABLE ALUMINIUM TEST PLUGS

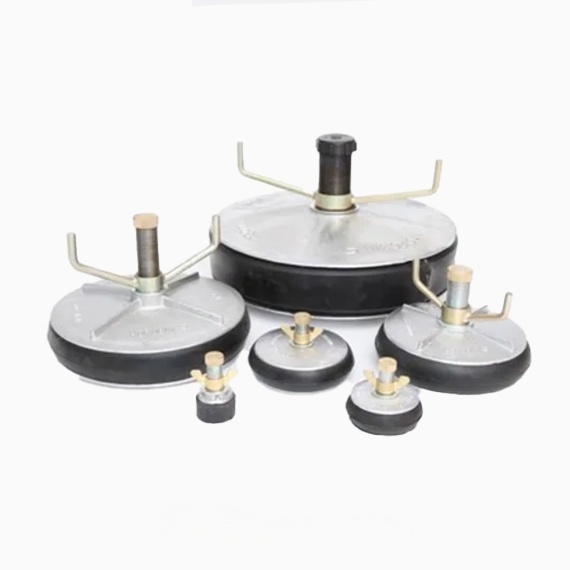

ALUMINUM TEST PLUG
Key Features
  • Aluminum plates combine strength with lightness.
  • Chemical-resistant seals can be supplied to order.
  • “Double Seal” plugs can be supplied to order.
  • Steel components are zinc plated to a 90-hour salt spray test.
  • Quality guaranteed.
  • Nominal pipe sizes, minimum and maximum pipe diameters each  plug will fit, maximum test pressure, and weight of plug are below

Sizes & Dimensions

Pipe Size Internal Nominal Diameter Will Fit Pipes With Internal Diameter Overall length Diameter of waterway Maximum allowable back pressure Approx. Weight
40mm / 1 1/2″ 38mm-50mm 94mm 1/2″ 30 p.s.i. 0.17kg
50mm / 2″ 49mm-62mm 90mm 1/2″ 30 p.s.i. 0.22kg
65mm / 2 1/2″ 62mm-77mm 92mm 1/2″ 30 p.s.i. 0.27kg
75mm / 3″ 73mm-89mm 94mm 1/2″ 20 p.s.i. 0.31kg
90mm / 3 1/2″ 84mm-103mm 96mm 1/2″ 15 p.s.i 0.36kg
100mm / 4″ 94mm-110mm 94mm 1/2″ 10 p.s.i 0.36kg
114mm / 4 1/2″ 112mm-130mm 140mm 1/2″ 10 p.s.i 0.47kg
125mm / 5″ 125mm-142mm 95mm 1/2″ 10 p.s.i 0.79kg
150mm / 6″ 146mm-168mm 96mm 1/2″ 10 p.s.i 0.70kg
175mm / 7″ 175mm-200mm 100mm 1″ 7 p.s.i 1.92kg
200mm / 8″ 193mm-220mm 100mm 1″ 7 p.s.i 1.59kg
225mm / 9″ 220mm-240mm 170mm 1″ 7 p.s.i 2.06kg
250mm / 10″ 245mm-270mm 178mm 1″ 7 p.s.i 2.52kg
275mm / 11″ 274mm-328mm 200mm 1″ 7 p.s.i 3.45kg
300mm / 12″ 295mm-325mm 200mm 1″ 7 p.s.i 3.42kg
325mm / 13″ 325mm-360mm 230mm 1″ 5 p.s.i 4.75kg
350mm / 14″ 350mm-385mm 215mm 1″ 5 p.s.i 6.95kg
375mm / 15″ 370mm-410mm 225mm 1″ 5 p.s.i 5.35kg
400mm / 16″ 390mm-435mm 225mm 1″ 5 p.s.i 5.9kg
450mm / 18″ 445mm-495mm 225mm 2″ 5 p.s.i 8.75kg
500mm / 20″ 495mm-550mm 255mm 2″ 5 p.s.i 11.3kg
525mm / 21″ 495mm-550mm 255mm 2″ 3 p.s.i 11.3kg
600mm / 24″ 595mm-650mm 255mm 2″ 3 p.s.i 15.85kg
